Supresor de picos y
DPS eléctricos HAKEL
Un supresor de picos eléctrico, también conocido como supresor de picos de voltaje, DPS o dispositivo de protección contra sobretensiones, protege instalaciones y equipos frente a sobretensiones transitorias y picos de voltaje. GAL Electric ofrece supresores de picos HAKEL en Colombia para baja tensión, sistemas fotovoltaicos, automatización, telecomunicaciones y aplicaciones industriales.
Solicita asesoría técnica
Completa el formulario y uno de nuestros especialistas te contactará
Al enviar este formulario aceptas que GAL Electric te contacte para atender tu solicitud
Características de los supresores de picos eléctricos
Los supresores de picos o DPS HAKEL permiten seleccionar soluciones de protección contra sobretensiones de acuerdo con la instalación y el tipo de equipo que se necesita proteger.
- Soluciones para sistemas fotovoltaicos
- Protección para redes de baja tensión
- Protección para control, telefonía y sistemas informáticos
- Disponibilidad y entrega inmediata según referencia
- Referencias con certificación RETIE aplicable en Colombia
- Garantía de 2 años
- Supresores de picos marca HAKEL

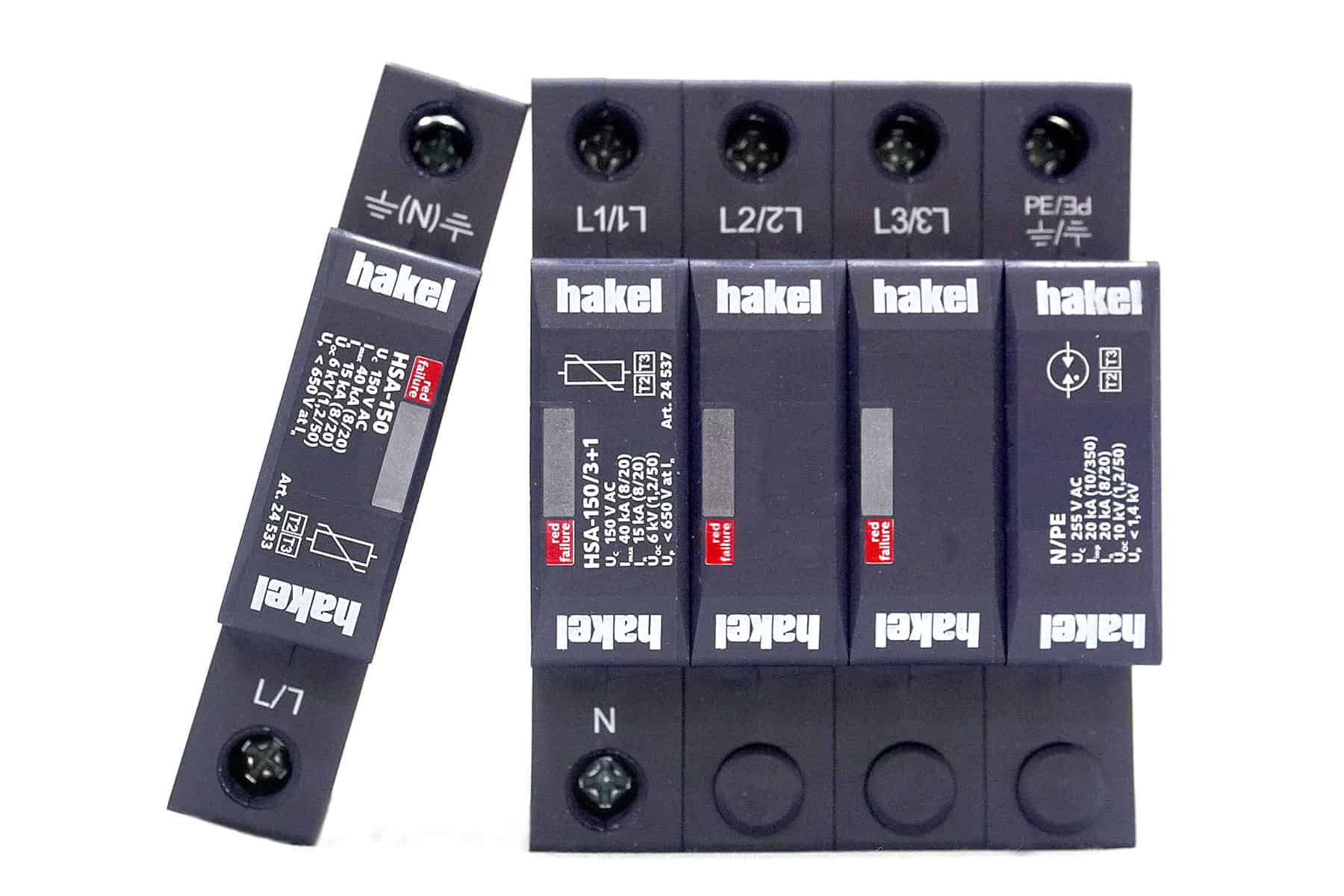

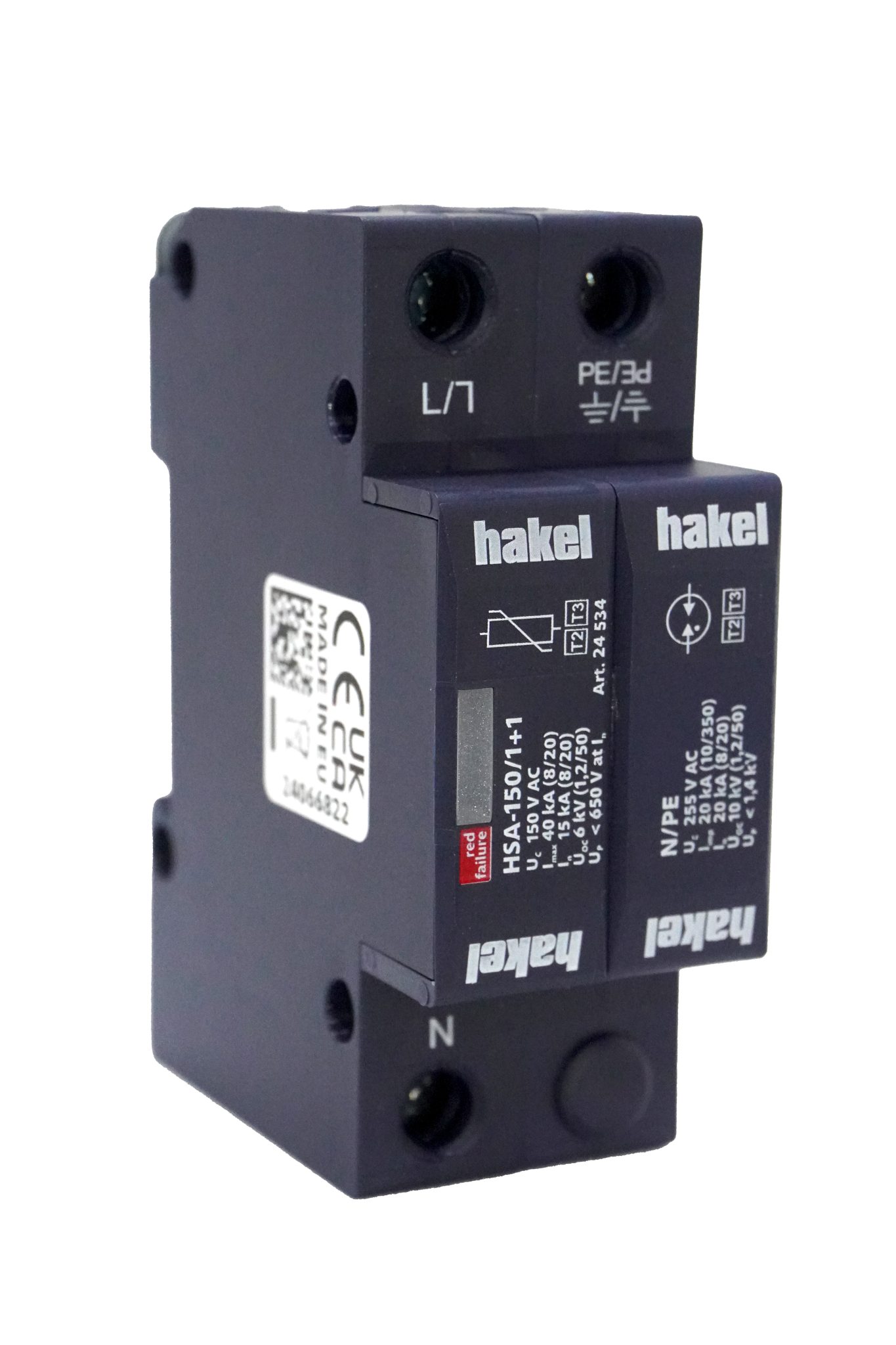

Supresores de picos HAKEL para baja tensión
- Capacidad de descarga de 7, 12,5 y 25 kA en onda 10/350 µs, según referencia.
- Capacidad de descarga en onda 8/20 µs de 40 a 500 kA, dependiendo de la clase de servicio y referencia.
- Soluciones para redes de baja tensión hasta 600 VAC, según modelo.
- Opciones Clase I, I+II y II+III, de acuerdo con la referencia y aplicación.
- Alternativas para sistemas eléctricos TN, TT e IT.
- Componentes fabricados en Europa.
- Diseños modulares que facilitan la sustitución de módulos.
- Soluciones diseñadas para una operación confiable y de bajo mantenimiento.
- Referencias con certificación RETIE para aplicaciones sujetas al reglamento en Colombia.
Supresores de picos y DPS HAKEL para sistemas fotovoltaicos
- Supresores de picos para sistemas fotovoltaicos de hasta 1500 VDC, según referencia.
- Protección frente a sobretensiones transitorias en circuitos DC.
- Componentes fabricados en Europa.
- Componentes modulares para facilitar su sustitución.
- Soluciones de bajo mantenimiento.
- Asesoría técnica para selección y puesta en marcha.
DPS HAKEL para control, telefonía y sistemas informáticos
- Tensiones de trabajo de acuerdo con la aplicación, desde 6 hasta 220 VAC y hasta 170 VDC.
- Opciones para conexión mediante bornes o conectores tipo RJ45, BNC y otras interfaces, según referencia.
- Alternativas para montaje en riel DIN, superficial o en rack.
Supresores de picos HAKEL en Colombia con GAL Electric
GAL Electric comercializa soluciones HAKEL y brinda asesoría técnica para seleccionar el supresor de picos o DPS adecuado según la tensión, el tipo de red, la aplicación y el nivel de protección requerido. Consulte disponibilidad y referencias para proyectos eléctricos en Colombia.
¿Qué es un supresor de picos?
Un supresor de picos es un dispositivo diseñado para limitar las sobretensiones transitorias que pueden presentarse en una instalación eléctrica. En Colombia, estos equipos también se conocen técnicamente como dispositivos de protección contra sobretensiones (DPS).
Las sobretensiones pueden originarse por descargas atmosféricas, maniobras de conmutación y otros fenómenos de la red eléctrica. Aunque pueden durar muy poco tiempo, pueden alcanzar niveles capaces de deteriorar equipos electrónicos y eléctricos sensibles.
Por esta razón, instalar un supresor de picos eléctrico correctamente seleccionado ayuda a limitar la sobretensión y a proteger tableros, equipos de control, sistemas de comunicaciones, instalaciones fotovoltaicas y otras cargas sensibles.
¿Por qué instalar un supresor de picos eléctrico?
Los sistemas industriales, comerciales y residenciales modernos incorporan cada vez más equipos electrónicos sensibles, como PLC, computadores, cámaras de seguridad, variadores de frecuencia, inversores solares, sistemas de comunicación y equipos de automatización.
Una sobretensión transitoria puede producir fallas, degradación prematura de componentes, interrupciones de operación y pérdidas económicas. Un DPS correctamente seleccionado e instalado ayuda a limitar la tensión que alcanza los equipos protegidos.
La protección debe seleccionarse considerando las características reales de la instalación. GAL Electric brinda asesoría para determinar el supresor de picos adecuado de acuerdo con la aplicación, la red y las características eléctricas del proyecto.
¿Cómo funciona un supresor de picos?
Un supresor de picos eléctrico permanece en condiciones normales sin interferir con el funcionamiento de la instalación. Cuando se produce una sobretensión transitoria que supera determinados niveles, el DPS actúa limitando la tensión y conduciendo la corriente transitoria por una trayectoria segura hacia el sistema de puesta a tierra, según su tecnología y esquema de conexión.
Los DPS pueden incorporar tecnologías como varistores de óxido metálico (MOV) y descargadores de gas, entre otras, dependiendo de la referencia y aplicación. Su objetivo es reducir el nivel de sobretensión que alcanza los equipos conectados.
Una vez finalizado el evento transitorio y restablecidas las condiciones normales de la red, el dispositivo vuelve a su condición normal de operación.
¿Cómo elegir un supresor de picos?
Elegir un supresor de picos o DPS no consiste únicamente en seleccionar un equipo por su voltaje. La protección debe corresponder a las características de la instalación y al nivel de exposición a sobretensiones.
- Tensión de la red: verificar la tensión nominal y la máxima tensión continua de operación compatible con el sistema.
- Tipo de sistema: identificar si la instalación corresponde a una red TN, TT, IT, corriente alterna o corriente continua.
- Tipo o clase del DPS: seleccionar la protección según la ubicación del dispositivo y el riesgo de sobretensiones de la instalación.
- Capacidad de descarga: determinar la corriente que debe manejar el dispositivo de acuerdo con el diseño y la coordinación de protecciones.
- Nivel de protección: seleccionar un valor adecuado para proteger los equipos conectados aguas abajo.
- Aplicación: diferenciar entre redes de potencia, sistemas fotovoltaicos, datos, comunicaciones, automatización y otras aplicaciones.
Una selección incorrecta puede reducir la efectividad de la protección. Por eso, para proyectos industriales, comerciales o fotovoltaicos es recomendable realizar la selección del DPS con base en las características técnicas de la instalación.
Tipos de supresores de picos y DPS
Los supresores de picos eléctricos se seleccionan según el nivel de protección requerido, su ubicación dentro de la instalación y las características del sistema.
Tipo 1 / Clase I
Diseñados para manejar corrientes de impulso de alta energía y utilizados en puntos de entrada de instalaciones cuando el diseño requiere este nivel de protección.
Tipo 1+2 / Clase I+II
Combinan características de protección para corrientes de impulso y sobretensiones transitorias dentro de una misma solución.
Tipo 2 / Clase II
Se utilizan habitualmente en tableros de distribución para limitar sobretensiones transitorias inducidas o generadas por maniobras en la red.
Tipo 2+3 / Clase II+III
Proporcionan protección coordinada para cargas y equipos electrónicos sensibles ubicados aguas abajo.
HAKEL dispone de diferentes configuraciones de DPS y supresores de picos para redes TN, TT e IT y para aplicaciones en corriente alterna y corriente continua. La referencia adecuada debe seleccionarse de acuerdo con las condiciones específicas de cada instalación.
Supresores de picos para sistemas fotovoltaicos
Las instalaciones solares fotovoltaicas pueden estar expuestas a sobretensiones transitorias ocasionadas por descargas atmosféricas cercanas, efectos inducidos y maniobras eléctricas. Estas sobretensiones pueden afectar inversores, controladores y otros componentes de la instalación.
Los supresores de picos fotovoltaicos HAKEL incluyen soluciones para circuitos DC de hasta 1500 VDC, según referencia, y permiten incorporar protección contra sobretensiones en instalaciones solares.
La selección del DPS fotovoltaico debe considerar, entre otros parámetros, la tensión máxima del sistema, la configuración eléctrica, la ubicación del dispositivo y la coordinación con otras protecciones.

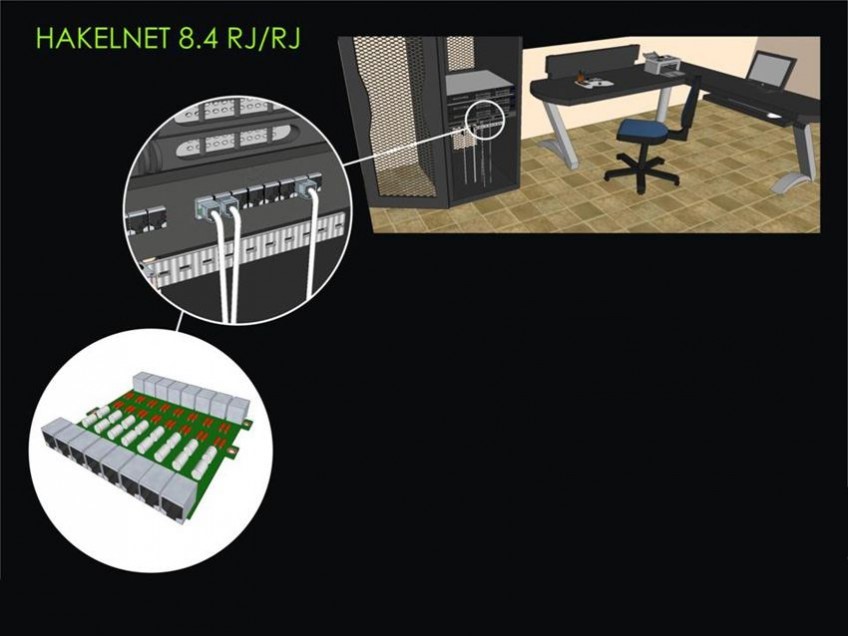

Supresores de picos para control, telefonía y sistemas informáticos
Las líneas de datos, control y comunicaciones también pueden conducir sobretensiones hacia equipos electrónicos sensibles.
Los DPS HAKEL incluyen soluciones para líneas de datos, señal y control, con referencias para conexiones mediante RJ45, BNC y bornes, y diferentes tensiones de operación según la aplicación.
Estos dispositivos pueden utilizarse para proteger PLC, routers, centrales telefónicas, cámaras, sensores, equipos de automatización y otros sistemas electrónicos frente a sobretensiones transitorias.
Ventajas de los supresores de picos HAKEL
- Amplio rango de aplicaciones: soluciones para potencia, baja tensión, sistemas fotovoltaicos, datos, señal y control.
- Diferentes niveles de protección: referencias para distintas clases y ubicaciones dentro de la instalación.
- Diseño modular: diferentes referencias permiten sustituir módulos de protección sin reemplazar completamente la base.
- Compatibilidad con diferentes redes: alternativas para configuraciones TN, TT e IT.
- Soluciones AC y DC: protección para instalaciones eléctricas convencionales y sistemas fotovoltaicos.
- Asesoría técnica: GAL Electric acompaña la selección del DPS de acuerdo con las características del proyecto.
Aplicaciones de los supresores de picos eléctricos
Un supresor de picos o DPS puede formar parte de la estrategia de protección contra sobretensiones en múltiples tipos de instalaciones:
- Sistemas eléctricos industriales y tableros eléctricos.
- Instalaciones residenciales y comerciales.
- Centros de datos y telecomunicaciones.
- Proyectos fotovoltaicos y energías renovables.
- Automatización y control industrial.
- Hospitales, instituciones educativas, oficinas y centros comerciales.
El objetivo es limitar las sobretensiones transitorias antes de que alcancen niveles perjudiciales para los equipos, contribuyendo a la protección de las cargas y a la continuidad operativa de la instalación.
Supresores de picos, DPS y RETIE en Colombia
El Reglamento Técnico de Instalaciones Eléctricas (RETIE) colombiano utiliza la denominación dispositivos de protección contra sobretensiones transitorias (DPS) y reconoce que estos dispositivos también son llamados supresores o limitadores de sobretensiones.
La correcta selección e instalación de un DPS debe considerar parámetros como la tensión máxima continua de operación, la capacidad de descarga, la coordinación con otras protecciones, el sistema de puesta a tierra y el punto de instalación.
Para proyectos sujetos al RETIE, debe verificarse que la referencia seleccionada y su instalación cumplan los requisitos técnicos y de conformidad aplicables. GAL Electric puede brindar asesoría para la selección de supresores de picos HAKEL en Colombia de acuerdo con las características de cada proyecto.
Preguntas frecuentes sobre supresores de picos
¿Supresor de picos y DPS son lo mismo?
En el contexto de protección contra sobretensiones transitorias, supresor de picos es una denominación utilizada para los DPS o dispositivos de protección contra sobretensiones. El RETIE colombiano también reconoce las denominaciones supresor y limitador de sobretensiones para estos dispositivos.
¿Qué protege un supresor de picos?
Un supresor de picos ayuda a proteger equipos eléctricos y electrónicos frente a sobretensiones transitorias. Puede utilizarse para proteger tableros eléctricos, PLC, computadores, sistemas de seguridad, equipos de comunicaciones, inversores fotovoltaicos, automatización y otras cargas sensibles.
¿Un supresor de picos protege contra rayos?
Un DPS forma parte de la protección contra los efectos de las sobretensiones asociadas a descargas atmosféricas, pero no reemplaza por sí solo un sistema externo de protección contra rayos cuando este es requerido. La protección debe diseñarse de manera coordinada según el riesgo y las características de la instalación.
¿Dónde se instala un supresor de picos?
Dependiendo de su tipo y función, un DPS puede instalarse en el tablero principal, en tableros secundarios o próximo a determinados equipos. La ubicación forma parte de la coordinación de protección contra sobretensiones y debe definirse según el diseño eléctrico.
¿Qué supresor de picos necesito para 220 V?
El voltaje de la instalación por sí solo no determina qué DPS debe utilizarse. También deben evaluarse la configuración de la red, la máxima tensión continua de operación, el tipo o clase del DPS, la capacidad de descarga, el nivel de protección y las características de los equipos que se desean proteger.
¿Qué diferencia hay entre un DPS Tipo 1 y Tipo 2?
Los DPS Tipo 1 están diseñados para manejar corrientes de impulso de mayor energía y suelen ubicarse en la entrada de instalaciones que requieren este nivel de protección. Los DPS Tipo 2 se utilizan habitualmente en tableros de distribución para limitar sobretensiones transitorias. En determinados proyectos se emplean soluciones combinadas y protección coordinada en varios niveles.
¿Existen supresores de picos para paneles solares?
Sí. Los sistemas fotovoltaicos requieren DPS específicamente seleccionados para circuitos de corriente continua. HAKEL dispone de referencias para aplicaciones fotovoltaicas de hasta 1500 VDC, según el modelo y las características de la instalación.
¿Dónde comprar supresores de picos HAKEL en Colombia?
GAL Electric comercializa supresores de picos y DPS HAKEL en Colombia y ofrece asesoría técnica para seleccionar la referencia adecuada según el proyecto, la tensión de operación, el tipo de red y la aplicación.
