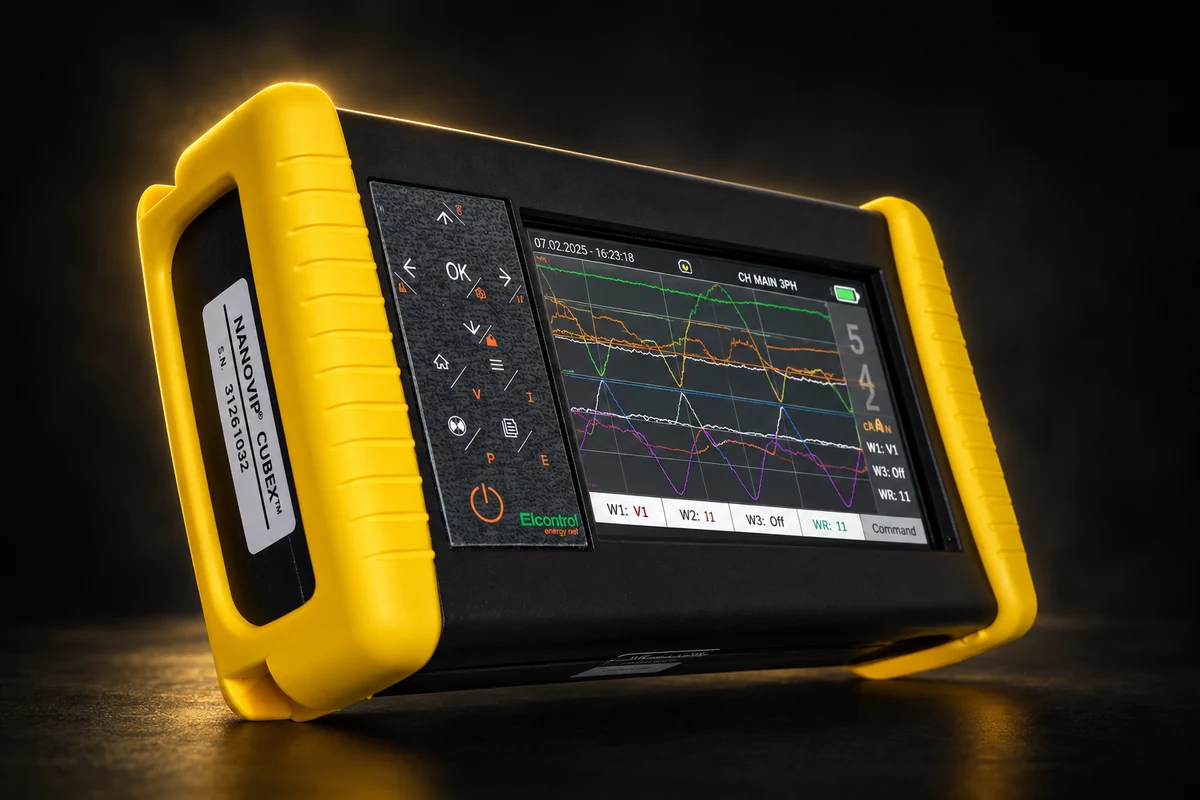

NanoVIP CUBEX: analizador portátil de calidad de energía Clase S
La energía tiene una historia.
Ahora puedes verla.
Precisión que te acompaña
Toda la red.
En tus manos.
Analizador portátil de calidad de energía Clase S.
Descubre lo que puede hacer ↘Lo que no ves.
Lo que necesitas saber.
Una tensión correcta no cuenta toda la historia.
El NanoVIP CUBEX de Elcontrol Energy Net es un analizador portátil de redes eléctricas y calidad de energía. Registra consumo, formas de onda y perturbaciones para ayudarte a entender qué ocurrió, cuándo ocurrió y cómo afectó a tu instalación.
Diagnóstico, mantenimiento y auditorías en redes monofásicas, bifásicas y trifásicas. Información en campo y análisis posterior con NanoStudio.
Encuentra tu configuración ↗orden armónico

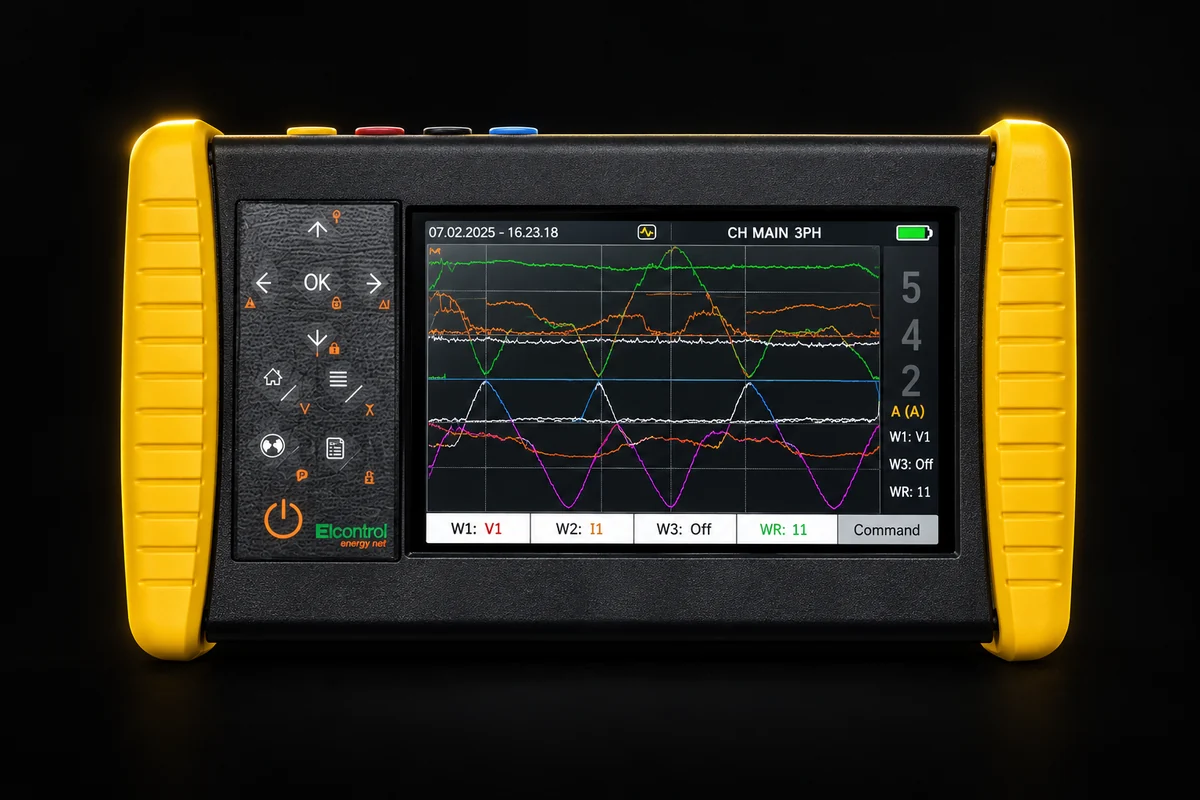

pantalla táctil a color
autonomía en campo
IEC 61000-4-30 Clase S
Captura el evento.
Encuentra la causa.
Las fallas no siempre avisan.
Las formas de onda sí dejan pistas.
Una reducción temporal de tensión puede explicar el reinicio de una carga sensible. Correlaciona el evento con lo que ocurrió en la instalación.
Una mirada más profunda
a tu instalación.
Armónicos e interarmónicos
Distorsión que cuenta una historia.
Estudia THD de tensión y corriente y el espectro hasta el orden 50. Útil frente al calentamiento de conductores, sobrecarga del neutro y cargas no lineales como variadores, UPS e inversores.
Sags, swells e interrupciones
El instante detrás de una parada.
Registra caídas, elevaciones e interrupciones de tensión. Relaciona cada evento con reinicios de PLC, alarmas de UPS o fallas de variadores.
Transitorios e inrush
Lo rápido también deja huella.
Investiga perturbaciones rápidas y corrientes de arranque de motores y transformadores. La documentación local indica transitorios desde 156 μs; confirma el alcance temporal de la configuración.
Flicker y desbalance
Identifica patrones que se repiten.
Analiza fluctuaciones de tensión y desequilibrios trifásicos. Observa cambios de carga, variaciones de iluminación y condiciones que afectan motores.
Potencia, energía y demanda
Entiende cómo consumes.
Mide potencia activa, reactiva y aparente, factor de potencia y cos φ. Registra energía absorbida y generada, mínimos, máximos, promedios y demanda máxima.
Los tiempos de detección de eventos y las opciones de análisis deben confirmarse para la configuración cotizada. La documentación fuente recoge criterios temporales diferentes para eventos y evaluación EN 50160.
La continuidad
empieza con datos.
Cada instalación plantea una pregunta distinta.
Empieza por entender su energía.
Industria
Motores, variadores y procesos. Estudia arranques, armónicos y perfiles de carga antes de intervenir.
Centros de datos
Analiza UPS, desequilibrios y eventos en circuitos críticos para investigar reinicios y alarmas.
Hospitales e infraestructura crítica
Relaciona caídas, interrupciones y sistemas de respaldo con la continuidad de la operación.
Instalaciones fotovoltaicas
Estudia energía absorbida y generada, inversores y comportamiento AC/DC según el punto de medida.
Edificios y comercio
Demanda, ascensores, iluminación y HVAC. Identifica patrones de consumo y compensación reactiva.
Mantenimiento profesional
Investiga fallas intermitentes y compara el estado de la instalación antes y después de una intervención.
Gran capacidad.
Pequeña huella.
Del tablero a tu próxima medición.
Un formato compacto, soporte integrado y 850 g para acompañarte en campañas de diagnóstico. Más de 10 horas de autonomía y pantalla táctil para trabajar directamente en campo.
Dimensiones del equipo: 203 × 116 × 53 mm
Peso documentado 850 g
Ingeniería que va contigo
Toda esta capacidad.
Así de cerca.
De una falla difícil de encontrar a una decisión respaldada por mediciones. Lleva el análisis a donde ocurre el problema.
Hablemos de tu aplicación ↗Alejandro Galán · GAL Electric
Composición publicitaria de escala orientativa.
Cada entrada.
Una pieza de la historia.

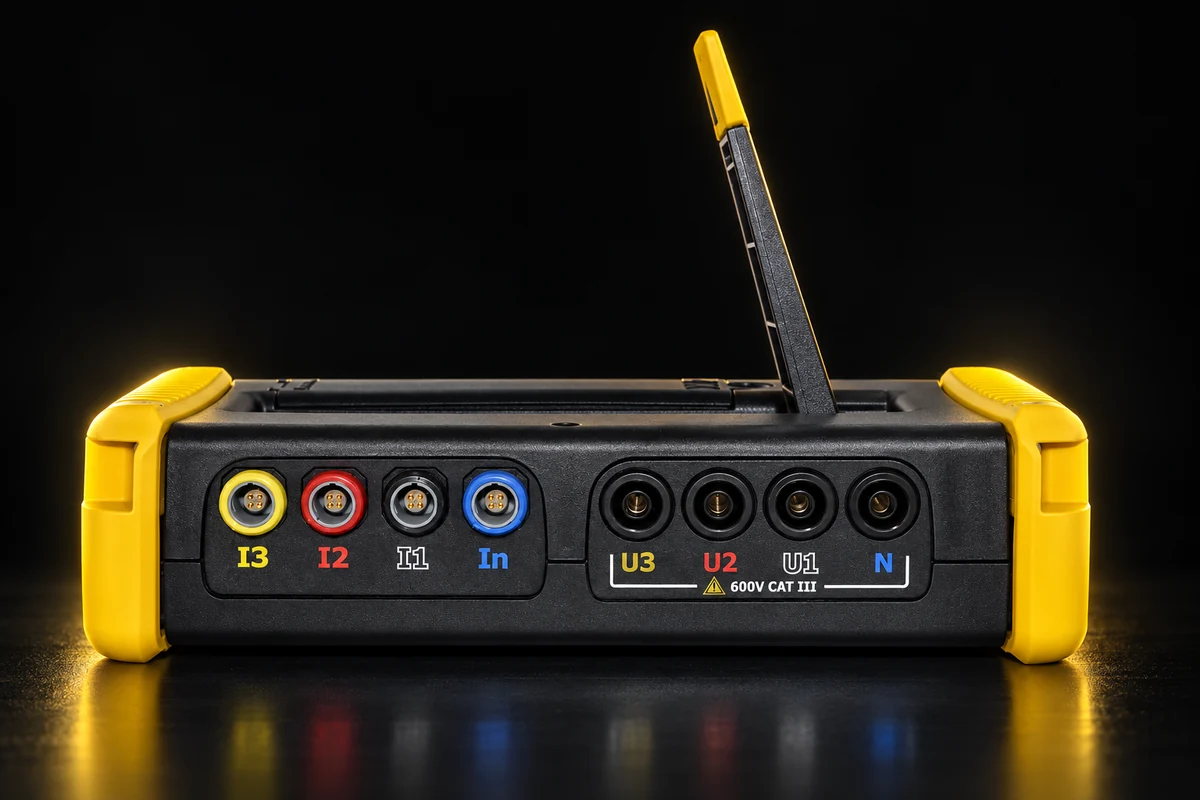

Tensión, corriente y variables externas.
Una visión conjunta de la instalación.
Corriente TRMS5 entradas independientes
incluida la auxiliar lateral
Tensión TRMS4 canales de medición
según configuración de red
Conecta y verifica.
Control automático de la conexión de cables y sensores. Hasta 3 entradas de transductores externos para relacionar energía con variables de proceso.
Deja que los datos hablen.
Registro mediante microSD. La duración depende de la capacidad disponible, la configuración y la alimentación durante la campaña.
Profundiza con NanoStudio.
USB con PC y análisis posterior en el ecosistema NanoVIP. Wi-Fi y 4G son opciones que deben confirmarse junto con la versión del software.
Precisión en
cada especificación.
Datos recogidos en la documentación proporcionada. Confirma rangos, opciones, sensores y funciones de la configuración comercial con GAL Electric.
- Calidad de energía
- IEC 61000-4-30 Clase S
- Redes
- Monofásicas, bifásicas y trifásicas
- Pantalla
- TFT táctil de 5″ · 800 × 480 px
- Tensión / corriente
- 4 canales TRMS / 5 entradas TRMS
- Análisis armónico
- Hasta orden 50 · interarmónicos · THD
- K-Factor
- Hasta orden 25
- Eventos
- Sags, swells, interrupciones, transitorios, inrush
- Flicker / desbalance
- Análisis de fluctuaciones y desequilibrios
- Evaluación de tensión
- Test y reporte EN 50160
- Seguridad / protección
- 600 V CAT III · IP30
- Dimensiones / peso
- 203 × 116 × 53 mm · 850 g
- Almacenamiento
- 2 MB internos · microSD, mínimo 8 GB suministrados
- Autonomía / batería
- Más de 10 h · 4 × AA NiMH 2700 mAh
- Alimentación externa
- 100–240 VAC ±10 %, 47–63 Hz; salida 7,5 VDC / 12 W
- Operación
- −10 °C a +55 °C · humedad máxima 95 %
- Transductores externos
- Hasta 3 entradas · 0–1 V, 0–20 mA, 4–20 mA, PT
- Comunicación
- USB a PC · Wi-Fi / 4G opcionales según configuración
- Idiomas
- Español, inglés, italiano, alemán y francés
- Actualización / tarifas
- Pantalla: 1 segundo · 4 tarifas configurables
La clase correcta para tu proyecto.
CUBEX está orientado a diagnóstico industrial, auditorías energéticas, perfiles de carga e investigación de fallas. La metodología Clase S permite estudiar la calidad de energía con criterios definidos.
Cuando el alcance exige expresamente Clase A, debe evaluarse una plataforma de esa clase, como NanoVIP KUBA. La selección depende del objetivo del estudio.
Kits, sensores y contenido del suministro +
Elige sensores según corriente esperada, diámetro del conductor, espacio disponible y señal AC/DC.
- 4NANX
- 3 sensores TRUEFLEX de 600 mm / 3 kA
- 4NANXA
- 3 pinzas CT de 200 A / 1 VAC
- 4NANXB
- 3 × 200 A + 3 × 3 kA
- 4NANXC
- 3 × 5 A + 3 × 200 A + 3 × 1000 A
El suministro descrito en el material fuente incluye equipo, batería, cuatro cables de tensión, cuatro pinzas cocodrilo, microSD de al menos 8 GB, fuente con adaptadores, bolsa, empaque y certificado de calibración. Los sensores de corriente dependen del kit; confirma el contenido en la cotización.
Hecho para mirar
más de cerca.
Medir es el comienzo.
Entender es el objetivo.
- 01
Define la pregunta.
Identifica el síntoma y el punto de medida: acometida, tablero, alimentador, motor o UPS.
- 02
Configura el estudio.
Selecciona sensores, verifica conexiones y define red, variables, umbrales y periodo de registro.
- 03
Registra el contexto.
Cubre un ciclo operativo representativo y documenta cambios de carga, horarios y eventos.
- 04
Encuentra relaciones.
Contrasta perturbaciones, consumo y operación. Evalúa medidas y verifica sus resultados.
Antes de
conectar.
¿Qué es el NanoVIP CUBEX?+
Es un analizador portátil de redes y calidad de energía de Elcontrol Energy Net, IEC 61000-4-30 Clase S. Mide variables eléctricas, registra perturbaciones y permite estudiar el comportamiento de una instalación durante una campaña de medición.
¿Cómo saber si tengo un problema de calidad de energía?+
Disparos sin causa aparente, reinicios de PLC o variadores, calentamiento, fallas electrónicas y parpadeo de iluminación son indicios. Una campaña de medición permite registrar la instalación y relacionar los eventos eléctricos con los síntomas observados.
¿Cómo se detectan los armónicos?+
Se miden tensión y corriente y se analiza el espectro de la señal. CUBEX muestra THD de tensión y corriente y componentes hasta el orden 50, además de interarmónicos. El espectro ayuda a identificar qué órdenes tienen mayor presencia.
¿Cómo registrar una caída de tensión aleatoria?+
Se configura el registro de eventos y se realiza una campaña que cubra las condiciones de operación en las que aparece el problema. El momento, la magnitud y la duración del evento se correlacionan después con la carga y las fallas de la instalación.
¿Cuánto tiempo debe durar una campaña?+
Depende del fenómeno: un arranque puede observarse en segundos o minutos; una falla intermitente puede exigir varios días. Conviene cubrir un ciclo operativo representativo. El registro está limitado por la capacidad disponible en la microSD y la alimentación del equipo.
¿Necesito Clase S o Clase A?+
Clase S está orientada a diagnóstico, surveys, auditorías energéticas y perfiles de carga. Si el alcance del proyecto exige expresamente Clase A, debe seleccionarse un instrumento de esa clase, como NanoVIP KUBA. CUBEX es Clase S.
¿Puede ayudar a reducir el consumo?+
El instrumento no reduce directamente el consumo. Permite identificar perfiles de carga, picos de demanda, energía reactiva y comportamientos anormales. Los datos sirven para decidir mejoras y verificar sus resultados.
¿Qué conectividad incluye?+
La ficha utilizada como fuente indica USB con PC y opciones Wi-Fi y 4G. Las interfaces y funciones remotas dependen de la configuración. GAL Electric debe confirmar las incluidas, así como la versión de NanoStudio compatible con el equipo cotizado.
¿Qué sensores necesito?+
La selección depende de la corriente nominal y máxima, diámetro del conductor o barra, espacio disponible, tipo de señal AC/DC y aplicación. Existen kits con sensores TRUEFLEX y diferentes pinzas; sus rangos se eligen para cada instalación.
¿Se puede usar en media tensión?+
La documentación contempla redes de media tensión mediante transformadores o transductores adecuados y la configuración correspondiente. No debe conectarse directamente a tensiones superiores a los límites de sus entradas. La instalación debe realizarla personal cualificado.
GAL Electric · Colombia
Encuentra la causa.
Toma el control.
Cuéntanos qué instalación quieres medir y qué problema necesitas resolver. Te ayudamos a definir el NanoVIP CUBEX, los sensores y la configuración adecuados.
Ten a mano el tipo de red, tensión, corriente aproximada y duración prevista del registro.
