En este post damos un repaso al tema de las fallas de aislamiento: qué son, qué las produce, cuáles son sus consecuencias y qué mediciones tomar para evitarlas.

Hablemos sobre las fallas de aislamiento

Las instalaciones eléctricas están en todo momento sujetas a variables que influyen en su  correcto funcionamiento.

Los factores más importantes que contribuyen al daño de los aislantes son:

• Golpes y roturas en los aislantes
• Temperatura y humedad
• Polvo y suciedad
• Sobretensiones
• Sobrecorrientes
• Descargas atmosféricas

Los daños de aislamiento se dan de forma lenta y silenciosa, manifestándose cuando el daño ya es lo suficientemente grave como para causar peligrosos y costosos accidentes en su instalación eléctrica.

Consecuencias de un fallo de aislamiento

• Los fallos de aislamiento pueden accionar las protecciones, generando paradas indeseadas y un gran tiempo invertido en la búsqueda de la causa.
• Corrientes de fuga que generen una potencia aproximada de 60Wtienen una alta potencialidad de generar un incendio.
• Una falla de aislamiento puede causar daños gravestanto en la instalación eléctrica, como en el resto del recinto, ocasionando reparaciones y costos inesperados.
• Corrientes de fuga de 0,5 A o superiores, pueden llegar a ser mortalesen contacto con el cuerpo humano. Un aislamiento débil pone en peligro al personal de operación y mantenimiento.

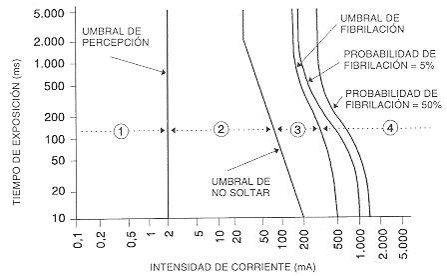

El peligro de la corriente de fuga

Una de las consecuencias más grave de una falla de aislamiento es la circulación de corrientes de fuga. Estas corrientes con un aislamiento en buen estado deben estar, en promedio, por debajo de los 10mA.

En el caso del cuerpo humano, será suficiente una corriente de 0,5A para generar peligro severo. Este nivel de corriente puede generar fibrilaciones en más de 50% de las ocasiones.

Mediciones adaptadas a sus necesidades

En GAL Electric ofrecemos servicios y equipos para llevar a cabo mediciones de aislamiento en su empresa, lo que le permitirá planificar mantenimientos preventivos para evitar paradas indeseadas y peligrosos accidentes. Conozcamos más acerca de los tipos de mediciones.

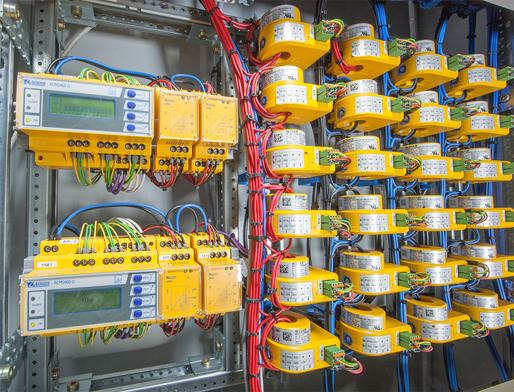

Medición fija permanente

Se realiza la medición de manera permanente a través de equipos fijos instalados. Se busca analizar el estado actual en que se encuentra el sistema a evaluar y equipos relevantes. Disponibles con capacidad de monitoreo a través de Internet.

La ventaja de este tipo de medición es que podrá obtener una evaluación del estado del aislamiento eléctrico de la instalación y sus equipos principales (ej. Motores, Bombas, Compresores, etc.), lo que le dará una base para tomar acciones a tomar según el estado del mismo. Estos equipos permiten detectar no solo fallas en el aislamiento sino también conexiones N-PE erradas.

Usted tendrá información completa del comportamiento del aislamiento a través del tiempo, dando una tendencia para estimar el momento oportuno para realizar las correcciones.

Estos equipos cuentan con:

• Medición sensible a la corriente alterna, pulsante o universal, dependiendo de los toroidales seleccionados.
• Márgenes de respuesta y retardos de tiempo ajustables.
• Memoria de eventos o valor de disparo dependiendo del modelo.
• Relés de alarma con contacto conmutado.
• Para algunos modelos, posibilidad de análisis de armónicas.
• Display LC o gráfico de 7 segmentos.
• Para algunos modelos, disponibilidad de comunicación vía internet a través de Gateway

Medición puntual con pinza portátil

Se realiza la medición en una visita o se utiliza como complemento al sistema de análisis fijo instalado. Se busca analizar el estado actual en que se encuentra el sistema a evaluar o localizar una falla indicada por el equipo fijo.

Con este equipo se obtiene una evaluación preliminar del estado del aislamiento de la instalación y sus equipos principales con lo cual se puede deducir las acciones a tomar según el estado del aislamiento.

Mediciones periódicas

Se debe programar una serie de mediciones periódicas, buscando que se realicen en las condiciones ambientales más diversas para evaluar la evolución del aislamiento en los diferentes puntos del sistema a través del tiempo.

Estas mediciones ofrecen información completa del comportamiento del aislamiento a través del tiempo, dando una tendencia para estimar el momento oportuno para realizar las correcciones. Más facilidad para la localización de la falla, ahorrando costos de mantenimiento.

GAL Electric como representante de BENDER está capacitada para asesorar en el diseño, implementación y uso de equipos y sistemas de vigilancia de aislamiento.

Si desea obtener más información acerca de estas soluciones, no dude en escribirnos a través de nuestro formulario de contacto.
